守護空分裝置的“道防線”——13X分子篩的關鍵角色
深冷空分裝置是工業制取高純度氧氣、氮?dú)夂蜌鍤獾暮诵脑O(shè)備，廣泛應用于鋼鐵、化工、電子、醫療等國民經濟支柱產業。在這一復雜的系統中，有一種材料雖不直接參與精餾分離，卻起著至關重要的保障作用——它就是空分分子篩。

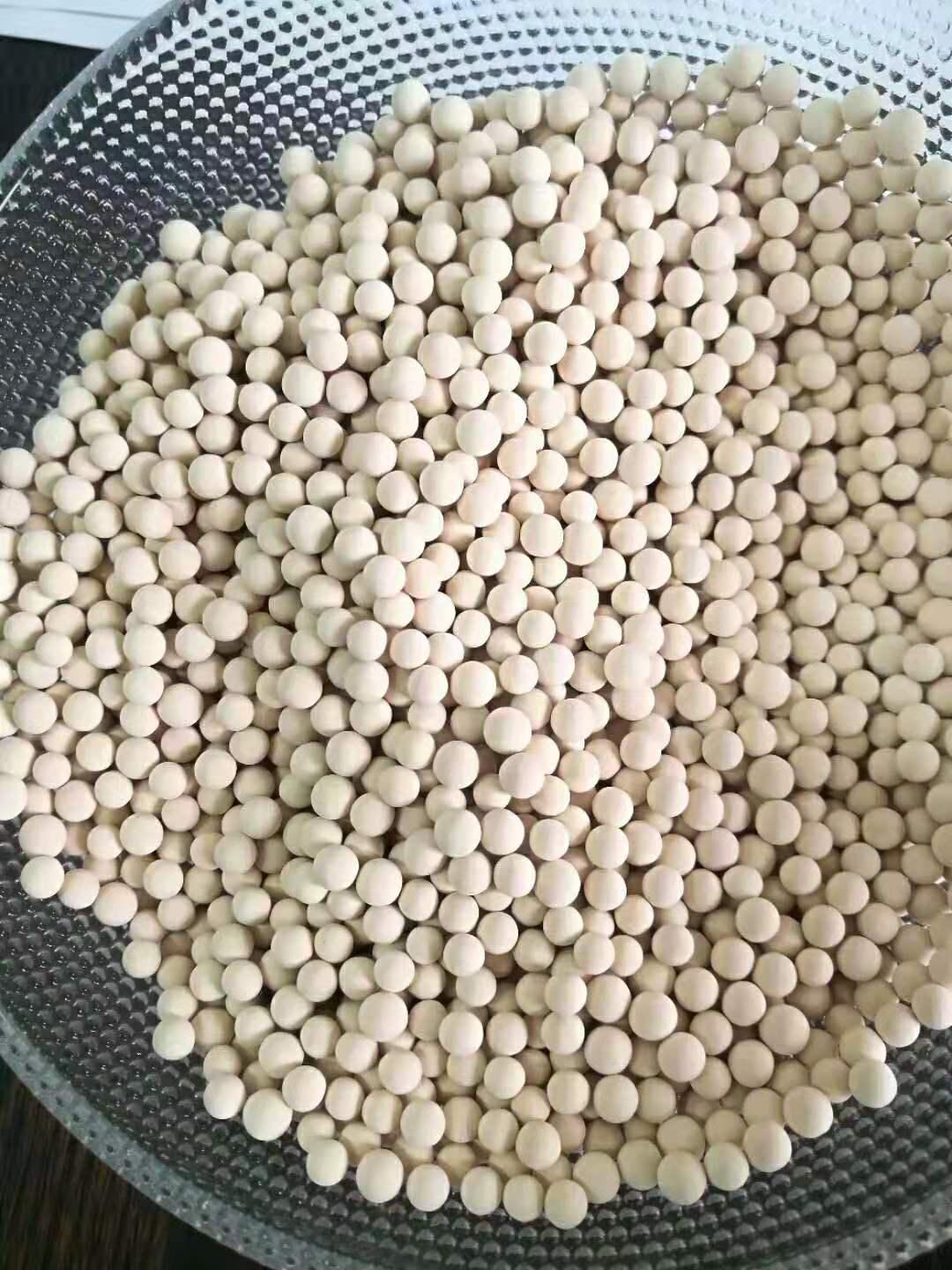

本文將從深冷空分工藝的實際需求出發，解析空分分子篩（主要是13X分子篩）的核心作用、工作原理、選型要點以及使用維護指南，幫助您更好地理解和使用這一關鍵材料。
在空氣被壓縮、冷卻并送入精餾塔進行分離之前，它含有多種對裝置具破壞性的雜質：
| 雜質類型 | 分子式 | 低溫下的危害 | 允許濃度 |
|---|---|---|---|
| 水分 | H₂O | 在0℃以下結冰，堵塞換熱器和精餾塔通道 | ≤1ppm |
| 二氧化碳 | CO₂ | 在-133℃形成干冰，同樣造成堵塞 | ≤1ppm |
| 乙炔 | C₂H₂ | 在液氧中積累可能引發爆炸 | ≤0.5ppm |
| 其他碳?xì)浠衔?/span> | CₙHₘ | 在液氧中富集，增加爆炸風險 | 嚴格控制 |
如果不將這些雜質去除，深冷空分裝置將面臨：
換熱器通道堵塞，換熱效率急劇下降
精餾塔阻力增加，工況惡化
液氧中碳?xì)浠衔锔患嬖诒[患
被迫頻繁停車加溫吹掃，影響生產效率
在深冷空分發展的早期，曾采用“堿洗+硅膠干燥”的凈化工藝，但存在設備龐大、凈化效果不穩定、再生困難等問題。分子篩純化系統的出現，解決了這些問題。
分子篩之所以成為空分凈化的，是因?yàn)樗邆湟韵陋?dú)特優勢：
| 特性 | 優勢說明 |
|---|---|
| 同時吸附H₂O和CO₂ | 一種材料解決兩種主要雜質 |
| 深度凈化能力 | 可將雜質脫除至ppm級以下 |
| 高溫吸附性能 | 在常溫甚至高溫下仍保持高吸附容量 |
| 可再生性 | 通過加熱再生可反復使用3-5年 |
| 穩定性好 | 對氣流沖擊、壓力波動有良好的耐受性 |
水是深冷空分裝置中主要的危害雜質。在常溫下，空氣中含有一定量的水蒸氣，隨著溫度降低，水的飽和蒸氣壓急劇下降，會在換熱器表面結冰，堵塞通道。

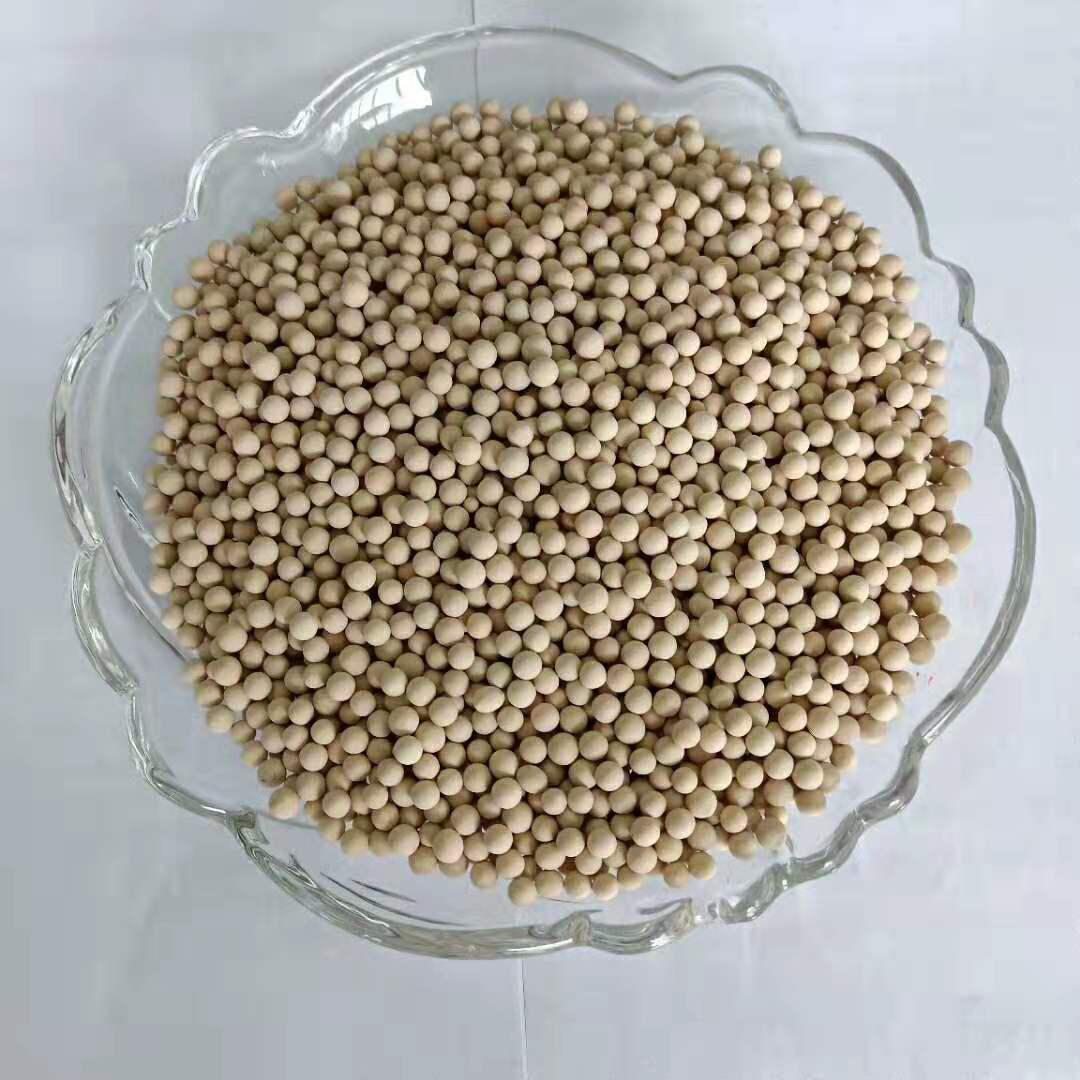

13X分子篩對水具有強的吸附能力：
靜態水吸附量：≥26.0%（優等品標準）
吸附特點：即使在低濕度條件下，仍保持高吸附容量
吸附機理：通過強性作用，將水分子牢牢固定在微孔內
二氧化碳在空氣中的含量約為300-400ppm，在低溫下會形成干冰，同樣會造成設備堵塞。13X分子篩對CO₂也有良好的吸附性能：
靜態CO₂吸附量：≥18.5%（25℃）、≥20.0%（0℃）
吸附特點：與水分同時吸附，相互影響較小
吸附機理：通過分子篩骨架與CO₂的相互作用實現吸附
13X分子篩還能吸附乙炔、丙烯等不飽和碳?xì)浠衔铮M(jìn)一步保障空分裝置的安全性：
乙炔吸附：通過孔徑篩分和性吸附，有效脫除
吸附順序：H₂O > CO₂ > C₂H₂ > 其他烴類
通過上述吸附作用，分子篩純化系統為下游設備提供了三重保護：
| 保護對象 | 保護作用 |
|---|---|
| 主換熱器 | 防止冰堵和干冰堵塞，保持換熱效率 |
| 精餾塔 | 防止塔板堵塞，保證分離效果 |
| 液氧泵 | 防止碳?xì)浠衔锓e累，避免爆炸風險 |
| 產品純度 | 確保終產品符合質量要求 |
在吸附階段，經過預冷（通常8-12℃）的壓縮空氣自下而上通過分子篩床層。分子篩按照以下順序選擇性吸附雜質：
水分（H₂O）：性強，被優先吸附
二氧化碳（CO₂）：性次之，被吸附
乙炔及部分烴類：被進一步吸附
潔凈的空氣則從頂部排出，進入下游的主換熱器和精餾塔。
當分子篩吸附飽和后，需要進行再生。典型的再生過程包括：
加熱再生：
來自精餾塔的污氮?dú)獗患訜嶂?span style="font-weight: 600;">170-220℃
熱氮?dú)庾韵露贤ㄟ^(guò)吸附器
吸附的水分和CO₂脫附，隨氣流帶走
冷吹階段：
停止加熱，繼續通入冷污氮?dú)?/p>
將床層溫度降至接近吸附溫度
為下一周期吸附做準備
典型的分子篩純化系統由兩個吸附器組成，通過程序控制自動切換：
A塔工作：吸附凈化空氣
B塔再生：加熱再生+冷吹
周期時間：通常為4-8小時切換一次
自動控制：PLC程序控制閥門切換，實現連續運行
對于大型深冷空分裝置，13X分子篩是的主流選擇。其10Å的孔徑足以吸附水和二氧化碳，同時對碳?xì)浠衔镆灿辛己玫娜コЧ?/p>

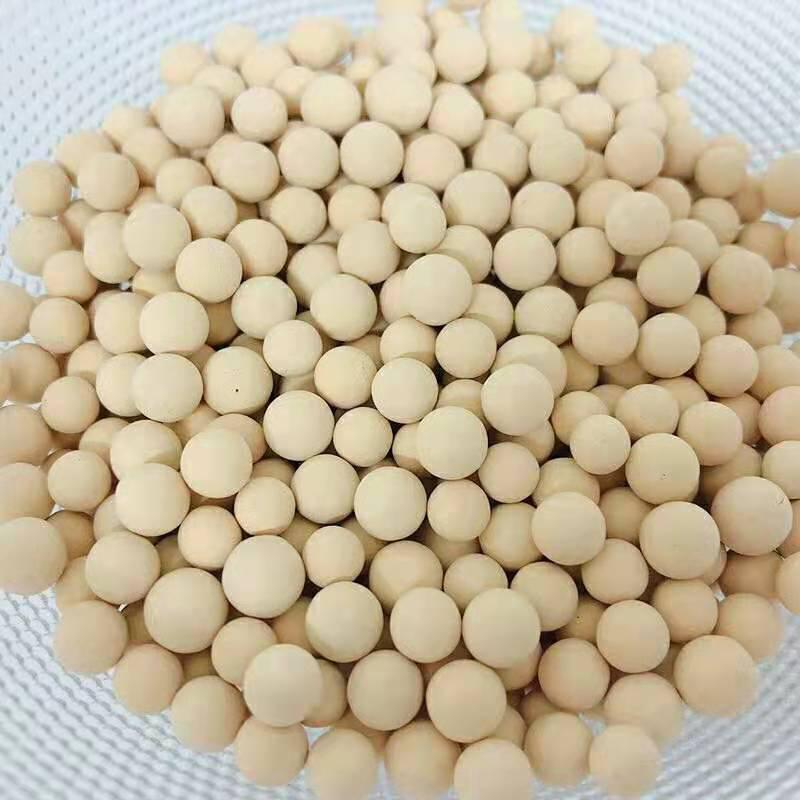

13X分子篩優等品技術指標：
| 指標項目 | 單位 | 標準要求 | 龍?zhí)┊a(chǎn)品典型值 |
|---|---|---|---|
| 靜態水吸附 | % | ≥26.0 | ≥28.0 |
| 靜態CO₂吸附（25℃） | % | ≥18.5 | ≥20.0 |
| 磨耗率 | % | ≤0.10 | ≤0.05 |
| 抗壓碎力（φ1.6-2.5mm） | N/顆 | ≥30 | ≥35 |
| 堆積密度 | g/mL | ≥0.64 | 0.65-0.68 |
| 包裝品含水量 | % | ≤1.5 | ≤1.0 |
對于大型、新一代節能型空分裝置，鋰基低硅X型分子篩（Li-LSX）是更優的選擇：
| 對比維度 | 13X分子篩 | 鋰基LSX分子篩 | 優勢說明 |
|---|---|---|---|
| 吸附容量 | 較高 | 高（比13X高20%-40%） | 單位床層處理能力更強 |
| 動態吸附性能 | 良好 | 優異，吸附區更短 | 出口雜質濃度更低 |
| 再生能耗 | 較高 | 較低（可降低10%-15%） | 節能效果顯著 |
| 抗老化性能 | 良好 | 優異 | 使用壽命更長 |
| 經濟性 | 初始成本低 | 初始成本高，綜合成本低 | 長期運行更經濟 |
| 考慮因素 | 13X分子篩 | 鋰基LSX分子篩 |
|---|---|---|
| 裝置規模 | 中小型空分 | 大型、特大型空分 |
| 能耗要求 | 常規要求 | 節能型設計 |
| 初始投資 | 有限 | 充足 |
| 運行成本敏感度 | 一般 | 高 |
| 改造項目 | 常用選擇 | 需評估匹配性 |
| 應用場景 | 規格 | 理由 |
|---|---|---|
| 大型空分主床層 | φ3-5mm | 壓降低，抗污染能力強 |
| 中小型空分主床層 | φ1.6-2.5mm | 吸附動力學性能好 |
| 保護層/頂層 | φ3-5mm | 過濾氣流中可能的雜質 |
| 快速循環PSA | φ1.6-2.5mm | 傳質速率快 |
| 空分規模（Nm³/h O₂） | 吸附塔尺寸 | 13X分子篩裝填量 | 備注 |
|---|---|---|---|
| 1000 | φ1.8m × 2.2m | 約3.5-4.0噸 | 單塔 |
| 3000 | φ2.6m × 2.5m | 約8.5-9.5噸 | 單塔 |
| 6000 | φ3.2m × 2.8m | 約15-17噸 | 單塔 |
| 10000 | φ4.0m × 3.0m | 約24-26噸 | 單塔 |
| 20000 | φ5.2m × 3.2m | 約42-45噸 | 單塔 |
| 40000 | φ6.5m × 3.5m | 約70-75噸 | 單塔 |
| 參數 | 范圍 | 說明 |
|---|---|---|
| 空塔流速 | 0.1-0.3 m/s | 過高會導致壓降大，過低則效率低 |
| 床層高徑比 | 2-3:1 | 保證氣體分布均勻 |
| 接觸時間 | 20-40秒 | 確保充分吸附 |
| 再生溫度 | 170-220℃ | 溫度過低再生不，過高損傷分子篩 |
| 冷吹終點溫度 | ≤40℃ | 確保下一周期吸附效果 |
| 可能原因 | 解決方法 |
|---|---|
| 再生溫度不足 | 檢查加熱器，提高再生溫度 |
| 再生氣量不足 | 調整閥門，增加再生氣流量 |
| 吸附進口溫度過高 | 檢查預冷系統，降低進氣溫度 |
| 分子篩壽命到期 | 取樣檢測，考慮更換 |
| 床層出現溝流 | 檢查裝填情況，必要時重新裝填 |
| 可能原因 | 解決方法 |
|---|---|
| 分子篩粉化 | 檢查再生條件，篩分或更換 |
| 氣流分布器堵塞 | 清理分布器 |
| 進氣含油 | 檢查空壓機和過濾器 |
| 裝填過密 | 重新裝填，控制裝填密度 |
| 可能原因 | 解決方法 |
|---|---|
| 再生溫度過高 | 控制在規定范圍內 |
| 進氣含油/水 | 加強預處理 |
| 頻繁啟停 | 優化操作程序 |
| 酸性氣體腐蝕 | 檢查原料氣成分 |
作為專業分子篩生產廠家，鞏義市龍?zhí)﹥羲?/u>填料廠為深冷空分行業提供高品質分子篩產品：
✅ 高吸附容量：靜態水吸附≥28%，靜態CO₂吸附≥20%，優于國標優等品要求
✅ 高強度低磨耗：抗壓強度≥35N/顆，磨耗率≤0.05%，使用壽命長
✅ 穩定性能：批次間性能波動小，保證裝置長期穩定運行
✅ 定制服務：可根據客戶需求提供13X或鋰基LSX產品
✅ 技術支持：免費提供裝填指導、再生優化和故障診斷服務
立即聯系我們，獲取免費樣品與技術咨詢！
在深冷空分裝置中，分子篩純化系統是保障安全、穩定、運行的“咽喉”環節。選擇高性能、高可靠性的分子篩產品，配合科學的運行維護，是空分裝置實現長周期、低能耗運行的關鍵。
13X分子篩作為空分凈化的主流選擇，其性能優劣直接關系到整套裝置的經濟效益。希望本文能為您在空分分子篩的選型和使用中提供有價值的參考。
