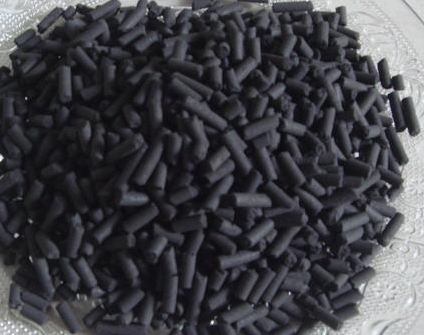

碳分子篩作為PSA制氮裝置的核心材料，其使用壽命直接關系到制氮系統的運行成本、氮氣質量和生產穩定性。了解碳分子篩的正常使用年限、影響壽命的因素以及判斷更換的時機，對于制氮系統的科學維護至關重要。
本文為您解析碳分子篩的使用年限與更換周期相關問題。
碳分子篩在正常工況和維護條件下，具有較長的使用壽命。根據工業應用經驗：
正常使用年限：3-5年
產品、良好維護可達：8-10年
劣質產品或惡劣工況：可能1-2年即需更換
需要強調的是，碳分子篩的使用年限并非固定值，而是受多種因素綜合影響的動態結果。
碳分子篩對水分和油污高度敏感，這是影響其壽命的關鍵因素：
| 污染物 | 危害 | 控制要求 |
|---|---|---|
| 水分 | 堵塞微孔，降低分離效率，導致粉化 | 進塔空氣露點穩定控制在-40℃以下 |
| 油污 | 覆蓋孔道表面，性中毒 | 含油量≤0.01 mg/m³ |
| 顆粒雜質 | 磨損分子篩表面，加速粉化 | 配置三級過濾 |
配置建議：
過濾器 + 活性炭過濾器 + 冷凍干燥機
定期檢查過濾器壓差，及時更換濾芯
| 因素 | 影響 | 佳范圍 |
|---|---|---|
| 工作壓力 | 壓力波動過大會造成顆粒磨損 | 穩定在4-8 bar |
| 工作溫度 | 溫度過高加速老化，過低影響效率 | 5-40℃ |
| 再生壓力 | 解吸不導致殘留積累 | 常壓或微正壓 |
| 循環周期 | 周期過短增加磨損，過長效率低 | 按設計值運行 |
碳分子篩裝入吸附塔時需具備專門的填裝技術，否則易粉化并導致失效：
需要特殊的氣體分布器，避免氣流沖擊
應有分子篩自動填補和壓緊裝置，防止出現空隙
裝填密度應均勻，避免出現溝流通道
| 質量指標 | 產品 | 劣質產品 |
|---|---|---|
| 抗壓強度 | ≥100 N/顆 | <80 N/顆 |
| 磨耗率 | ≤0.1% | >0.3% |
| 孔徑分布 | （0.28-0.38nm） | 分布寬，分離效果差 |
| 產氮量 | ≥220 Nm³/h·t | <180 Nm³/h·t |
隨著使用時間增長，碳分子篩的性能會逐漸衰減：
| 使用時間 | 產氮量相對新料 | 說明 |
|---|---|---|
| 新料 | *** | 基準值 |
| 1年 | 95-98% | 輕微衰減 |
| 3年 | 85-90% | 明顯衰減 |
| 5年 | 75-85% | 需評估更換 |
| 8年 | 60-70% | 建議更換 |
隨著微孔堵塞和顆粒粉化，氮氣回收率逐漸下降，表現為：
達到相同純度所需的空氣量增加
能耗上升
產氣量減少
由于顆粒粉化和破碎，床層壓降逐漸升高：
新床層：壓降穩定在設計值
中期：壓降緩慢上升
后期：壓降明顯升高，可能影響系統運行
當出現以下情況時，說明碳分子篩已接近失效，應考慮更換：
| 指標 | 更換閾值 | 說明 |
|---|---|---|
| 產氮量 | 降至初始值的80%以下 | 同等條件下，氮氣產量明顯減少 |
| 空氣消耗量 | 增加20%以上 | 達到相同氮氣量需更多壓縮空氣 |
| 指標 | 更換閾值 | 說明 |
|---|---|---|
| 大純度 | 無法達到設計純度（如99.5%） | 即使調整參數也無改善 |
| 純度波動 | 純度波動大，不穩定 | 吸附性能不均勻 |
| 指標 | 更換閾值 | 說明 |
|---|---|---|
| 壓降 | 比新分子篩增加50%以上 | 顆粒破碎、粉化導致 |
| 壓降波動 | 波動幅度大 | 床層出現溝流或空洞 |
取樣觀察：取出底部分子篩，可見明顯粉末
顆粒破碎：大量顆粒不完整，有裂紋
顏色變化：正常為黑色，若顏色變淺或有油污痕跡
| 應用場景 | 預處理水平 | 預期壽命 | 主要影響因素 |
|---|---|---|---|
| 電子行業 | 優（露點-70℃，無油） | 6-8年 | 工況穩定，維護良好 |
| 醫藥行業 | 良（露點-40℃，微油） | 4-6年 | 偶爾波動，定期維護 |
| 金屬熱處理 | 中（露點-30℃，有油風險） | 3-5年 | 油污風險較大 |
| 化工行業 | 一般（預處理不完善） | 2-3年 | 污染物較多 |
| 南方潮濕地區 | 良但環境濕度大 | 3-4年 | 前端干燥負荷大 |
| 北方干燥地區 | 良 | 5-7年 | 環境有利 |
| 項目 | 周期 | 內容 |
|---|---|---|
| 預過濾器/過濾器 | 每1-3個月檢查 | 壓差、濾芯更換、油水排放 |
| 干燥機 | 每3-6個月 | 再生/耗材檢查、露點校驗 |
| 進氣參數 | 每日記錄 | 壓力、溫度、露點 |
| 氮氣純度 | 連續監測 | 記錄異常波動 |
避免頻繁啟停：每次啟停都會對分子篩造成沖擊
平穩加載：啟動時應逐步加載，避免氣流沖擊
防止倒流：確保閥門動作正常，防止氣流反向沖擊
再生充分：保證足夠的再生時間和溫度
再生壓力：常壓再生效果優于微正壓
再生氣量：保證足夠的吹掃氣量
再生溫度：無需高溫，常溫再生即可（碳分子篩特性）
建議采用定期評估+實時監測的方式判斷更換時機：
| 評估項目 | 方法 | 判定標準 |
|---|---|---|
| 產氮量測試 | 在標準條件下測試產氮量 | 低于初始值80%需關注 |
| 壓降測量 | 記錄相同流量下的壓降 | 增加50%以上需關注 |
| 取樣化驗 | 送檢或目測 | 粉末多、破碎嚴重需更換 |
純度趨勢：持續下降且無法恢復
產氣量趨勢：持續下降
壓降趨勢：持續上升
當多項指標同時惡化時，應考慮更換。
更換分子篩的決策還應考慮經濟因素：
更換成本：新分子篩采購價 + 裝填費用
繼續使用的成本：能耗增加 + 產氣量減少 + 純度風險
當繼續使用的額外能耗成本 + 產量損失 > 更換成本時，應立即更換。
采購與原型號匹配的碳分子篩
檢查吸附塔內部，清理殘留物
檢查氣體分布器和壓緊裝置
采用專業裝填方法，避免顆粒破碎
控制裝填密度均勻
安裝壓緊裝置，防止床層跳動
裝填后先用干燥空氣吹掃，去除粉塵
逐步加載至正常工作壓力
密切監測純度，穩定后投入正常使用
碳分子篩的使用年限通常在3-5年，產品在良好維護下可達8-10年。影響壽命的關鍵因素是前端凈化效果和操作穩定性。通過科學的日常維護、定期評估和及時的更換決策，可以大化碳分子篩的使用價值，確保制氮系統長期穩定運行。
作為專業分子篩生產廠家，鞏義市龍泰凈水填料廠提供高品質碳分子篩產品，并為客戶提供使用壽命評估、更換周期建議和專業裝填服務，助力您的制氮系統運行。
如需技術支持或產品咨詢，歡迎隨時聯系我們！
